化工廠房防腐時需要表面處理，處理的相應(yīng)的標準本文具體說明如下：

判斷在表面處理的程度時，我們要引用到很多的標準。在實際工作中經(jīng)常會遇到的表面處理標準主要有：

(1) GB 8923-88

(2) ISO 8501-1：1988

(3) SIS 055900：1967

(4) SSPC／NACE

GB8923－88是我國的國家標準，ISO8501則是現(xiàn)在普遍采用的國際標準，SIS 055900是世界上最早的影響也最大的標準。美國由于科技力量的強大，SSPC／NACE是他們使用的主要標準而不使用ISO國際標準，并且隨著NACE在全球推廣涂裝檢查培訓(xùn)認證，以及很多鋼結(jié)構(gòu)設(shè)計機構(gòu)使用這一標準，因此在中國SSPC／NACE標準也經(jīng)常會遇到。

表面處理中影響最大的標準是瑞典標準SIS 05 5900 1967，該標準最早由瑞典腐蝕研究所、美國測試和材料協(xié)會（ASTM）和鋼結(jié)構(gòu)涂裝協(xié)會（SSPC）聯(lián)合制定。其它國家的標準，比如德國DIN 55928、丹麥DS 2019等都是在此基礎(chǔ)上建立起來的。瑞典標準現(xiàn)在已經(jīng)與國際標準ISO 8501－1：1988合并且由后者取代。標準中的照片和定義、描述得到了最大程度的保留。

中國的國家標準GB8923等效采用于ISO8501－1：1988，因此在本這里將不再作更多介紹。

ISO 8501－1：1988是目測評定鋼材銹蝕等級和表面處理等級的依據(jù)，它包括了28張彩色照片和相應(yīng)的文字說明。其中24張照片來自原瑞典標準，另外4張來自于原德國標準DIN 55928的第四部分，附錄1（1978年8月），“有機涂層防止鋼結(jié)構(gòu)的腐蝕，表面預(yù)處理及檢測，照片標準。”ISO8501－1采用了原瑞典標準的主要內(nèi)容，其主要理由是：

（1） SIS 05 5900已經(jīng)得到了全世界的認可和廣泛應(yīng)用

（2） 攝制一套全新的照片花費太高，而且不一定會有實質(zhì)性改進

（3） 在已建立的這個腐蝕標準等級體系有關(guān)的，以前和現(xiàn)有文件，在將來可以不做修改而毫不混淆地繼續(xù)使用

ISO8501的這一部分比SIS055900早期版本適用范圍稍有擴大，它包括除了氧化皮和鐵銹以外還殘存粘著的油漆和其他異物的鋼材表面。

ISO 8501-1：1988將未涂裝過的鋼材表面原始程度按氧化皮覆蓋程度和銹蝕程度分為四個等級，分別以A、B、C、D表示，并有相應(yīng)的照片對照。

A 大面積復(fù)蓋粘著的氧化皮，而幾乎沒有鐵銹的鋼材表面

B 已開始銹蝕，且氧化皮已開始剝落的鋼材表面

C 氧化皮已因為銹蝕而剝落或者可以刮除，但在正常視力觀察下僅見到少量點蝕的鋼材表面

D 氧化皮已因銹蝕而剝離，在正常視力觀察下，已可見普遍發(fā)生點蝕的鋼材表面

ISO 8501對于預(yù)處理的方法和除銹程度的若干等級由除銹作業(yè)之后表面狀態(tài)的方案描述以及典型樣板照片共同定義。每一預(yù)處理等級都標有和所采用的清理方法類別相對應(yīng)的字母“Sa”、“St”或“F1”。如果字母后面有阿拉伯?dāng)?shù)字，則它表示清除氧化皮、鐵銹和原有涂層的程度。照片標有除銹前原有銹蝕等級和預(yù)處理等級的符號，如BSa2 ½ ，表示銹蝕等為B級的鋼板噴射處理到Sa2 ½ 級。

有14張照片，A Sa2 ½到D Sa3，它們是表示用含有石英砂的磨料進行干法噴射清理后的鋼材表面狀況。許多國家禁止在密閉的地方使用含有石英砂的磨料，除非嚴格控制條件。因此，其它類型和其它顏色的磨料常常用于干法噴射清理。這些磨料可能使鋼材表面具有不同的外觀，即使經(jīng)過仔細清理之后仍是如此。

在標準中沒有ASa1、ASt2和ASt3的照片，因為這些預(yù)處理等級是不能實現(xiàn)的，現(xiàn)有的照片已足以表示其特征。

在標準中如果使用了“異物”這個術(shù)語，可能包括可溶于水的鹽分和焊渣。這些異物用干法噴射清理、手工和動力工具清或火焰清理不可能從表面上完全清除，應(yīng)采用濕法噴射清理。如果氧化皮、鐵銹或油漆涂層能以膩子刮刀刮掉，則應(yīng)看作附著不牢。

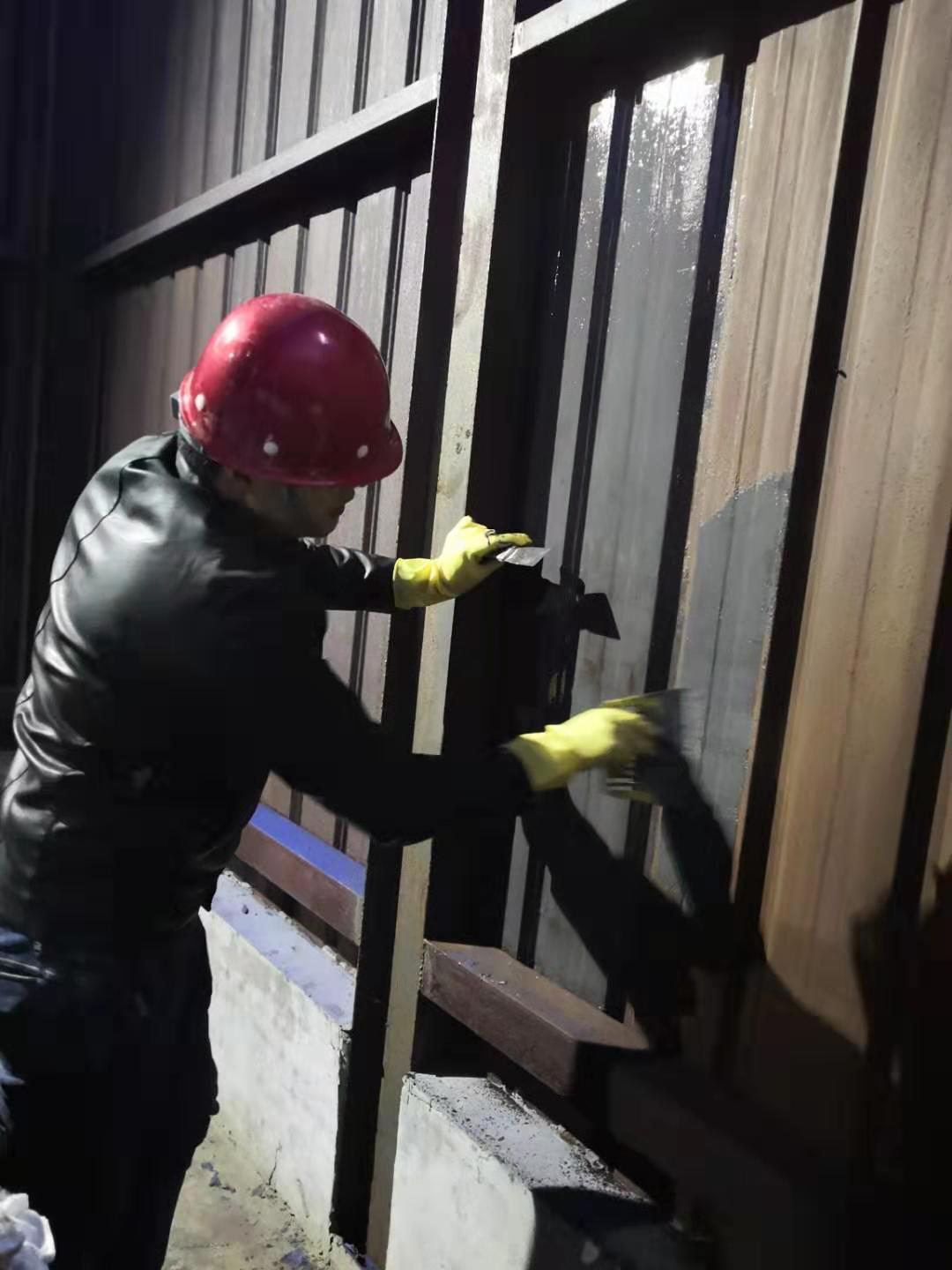

當(dāng)然實際應(yīng)用中有可能達不到相應(yīng)的表面處理標準，這就需要采用專業(yè)的化工廠房防腐涂料，北京耐默公司的KN22化工廠房防腐涂料可以有效的解決結(jié)合強度差的問題。
